500KW柴油發電機組，全自動柴油發電機組
江蘇金雙利動力機械有限公司服務熱線：18118233030，公司網址：www.qiupulxs.com
1、柴油發電機組的運行環境：
環境溫度：-6℃~+45℃；
相對濕度：最濕月平均最高相對濕度不超過80%；
海拔高度：不超過2000米。
2、柴油發電機組總體技術參數：
l 裝機容量 ：625KVA（500KW）。
l 額定參數：額定電壓400/230V；相數：3相；額定頻率：50HZ；功率因數：0.8。
l 機組型號:JSLC625。
l 發電機組運行速度：1500r/min。
l 絕緣等級：H級，防護等級：IP22。
3、柴油發電機組配套范圍

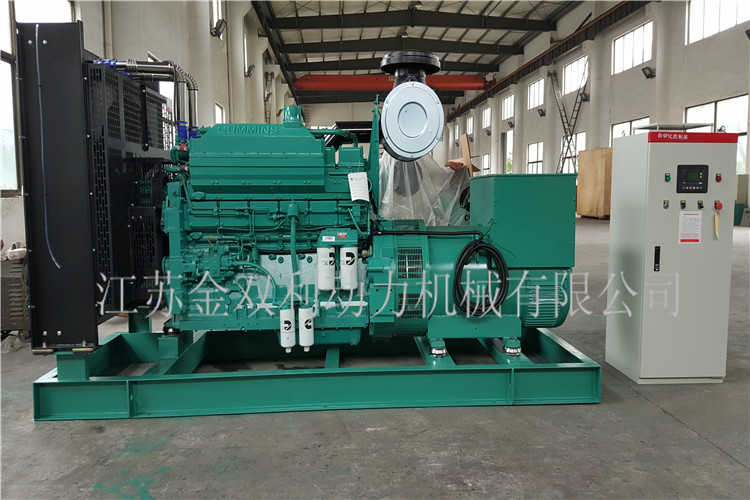

柴油發電機組以重慶發電機有限公司KTAA19-G6A型柴油機為動力，驅動發電機技術（中國）有限公司HCI544FS型無刷發電機，柴油機與發電機間采用鋼質盤片連接固定在底盤上。控制系統采用業內知名品牌“眾智”6010控制模塊，整機具有自動化功能，能在市電缺失時，15S內（時間可調）自動啟動并轉入帶負荷狀態（自動切換投入功能，采用“愛思凱”SKT-1250切換開關）。市電恢復后，機組能感應來電信號，自動轉換切換開關，接入市電，同時逐漸降低柴油機轉速并最終停機。同時，根據招標文件要求，配備兩臺低壓配電柜，配電柜主控開關及其他相關元器件均選用名牌產品，從保證其安全及性能。柴油發電機組配備1500L容量的油箱，油箱儲油量滿足機組連續運行12小時。
3.1發電機組額定參數
500KW柴油發電機組技術參數
|
機組型號 |
JSLC625（500KW） |
|
|
機組配套生產廠 |
江蘇金雙利動力機械有限公司 |
|
|
商標 |
“金利華” |
|
|
構型 |
一體式 |
|
|
機組控制方式 |
自動化控制 |
|
|
機組功率（KW/ KVA） |
500KW/625KVA |
|
|
額定電壓（V） |
400/230 |
|
|
額定電流（A） |
625A |
|
|
額定頻率（Hz） |
50 |
|
|
功率因數Cosφ |
0.8 |
|
|
勵磁方式 |
無刷自勵 |
|
|
相數與接法 |
三相四線 |
|
|
穩態電壓偏差（%） |
≤±1 |
|
|
瞬態電壓偏差（%） |
-20%～+20% |
|
|
電壓恢復時間 |
≤0.5 |
|
|
相對電壓整定范圍（%） |
±5 |
|
|
執行標準 |
GB/T 2820-2009，ISO 8528:1993《往復式內燃機驅動的交流發電機組》 |
|
|
使用環境 |
海拔≤2000m ;環境溫度-6～45oC;相對濕度≤80%, 其他使用環境根據手冊修正 |
|
|
頻率下降率（%） |
0-5可調 |
|
|
穩態頻率偏差（%） |
≤0.25 |
|
|
瞬態頻率偏差（%） |
≤±7 |
|
|
頻率恢復時間 |
2 |
|
|
燃油消耗率（公升/小時） |
120 |
|
|
機油消耗率（公升/小時） |
0.48 |
|
|
調速方式 |
電子調速 |
|
|
冷卻方式 |
閉式水冷 |
|
|
啟動方式 |
DC24V電啟動 |
|
|
外型尺寸L×W×H（mm） |
3670×1850×1900 |
|
|
重量 |
4250 |
|
|
柴油機性能參數 |
發動機品牌和型號 |
重慶發動有限公司KTAA19-G6A |
|
型式 |
4沖程,直噴式 |
|
|
缸數和排列 |
6缸 |
|
|
最大輸出功率 |
610KW/h（備用） |
|
|
缸徑/行程 |
159/159 |
|
|
工作容積(L) |
18.9 |
|
|
壓縮比 |
13.0:1 |
|
|
旋轉方向 |
從飛輪端看逆時針 |
|
|
啟動能力 |
5℃，啟動自額定轉速時間不大于7.2s |
|
|
進排氣系統 |
進氣方式 |
廢氣渦輪增壓 |
|
進氣流量(m3/min) |
35 |
|
|
排氣流量(m3/min) |
129 |
|
|
最大進氣壓力 |
6.2 |
|
|
最高排氣溫度（℃） |
465 |
|
|
最大排氣背壓 |
10.1 |
|
|
冷卻系統 |
滿足環境溫度40℃散熱器，皮帶驅動冷卻風扇；具備節溫裝置，使引擎啟動初期，冷卻水能盡速達到工作溫度。發動機內部采用離心式水泵將冷卻水送至缸套、機油冷卻器等后再進入進氣冷卻器，最后經節溫器加到水箱 |
|
|
燃油系統 |
輸油泵最大吸油高度 |
1.5 |
|
燃油規格 |
GB252 0＃ BS2869 A級 ASTM D975N0.2.D |
|
|
調速器品牌 |
Cummins |
|
|
調速器調整范圍(%) |
±5(速度跌落) |
|
|
潤滑系統 |
機油總?cè)萘浚?span>L） |
50 |
|
潤滑系統 |
壓力潤滑 |
|
|
潤滑油規格 |
SAE 15W40 |
|
|
運行時潤滑油壓力（kgf/cm2） |
3.52--4.9 |
|
|
最高油溫（℃） |
121 |
|
|
電氣系統 |
系統電壓 |
DC24V±20% |
|
充電發電機 |
Cummins 24VDC/35A |
|
|
啟動電機 |
Cummins 24VDC,8KW |
|
|
蓄電池容量 |
電瓶容量足夠啟動引擎6次，每次5秒而不需另行充電 |
|
|
冷卻系統 |
水泵輸送壓力 |
3.45 |
|
冷卻空氣流量(m3/min) |
1826 |
|
|
節溫器鎮定范圍（℃） |
83～93 |
|
|
冷卻液流量(L/min) |
546 |
|
|
冷卻液總?cè)萘?span>(L) |
308 |
|
|
風扇消耗功率(kW) |
8 |
|
|
發電機參數 |
生產廠家 |
發電機技術（中國）有限公司 |
|
規格型號 |
HCI544FS |
|
|
額定功率因數 |
0.8滯后 |
|
|
型式 |
4極、三相四線、單軸承 |
|
|
勵磁方式 |
無刷自勵 |
|
|
接線方式 |
Y |
|
|
電話影響系數TIF |
<50 |
|
|
電話諧波因數THF |
<1.5% |
|
|
防護等級 |
IP22 |
|
|
主機繞組絕緣等級 |
H |
|
|
交勵機繞組絕緣等級 |
H |
|
|
額定溫升 |
145℃ |
|
|
過載能力 |
150%,15s;110%負荷可運行1h |
|
|
AVR |
突加負載緩沖功能AS440 |
|
|
保護控制系統 |
控制模塊品牌、型號 |
眾智 6110 |
|
切換開關 |
“愛思凱”SKT-1250 |
|
|
顯示方式 |
液晶顯示 |
|
|
電流保護功能 |
發電機組控制系統具有過載、過流保護裝置 |
|
|
電瓶監測功能 |
能適時監測并顯示電瓶電壓及浮充電情況 |
|
|
發電機監測功能 |
能適時監測發電機三相電壓，三相電流及輸出功率數 |
|
|
精確起動控制功能 |
當市電缺失時，機組在5～60秒內（可調）啟動。如不能正常啟動，機組可連續啟動3次，并顯示故障代碼 |
|
|
標準的機組保護及液晶顯示故障原因功能及預警功能 |
具有過壓、欠壓、過流、超功率、低油壓、高水溫、急停、超速、欠速、頻率超限、欠頻、啟動失敗等功能報警，并能同步顯示故障原因 |
|
|
自動停車保護功能 |
當出現高水溫、低油壓、超負載、超速等異常情況時，機組能適時自動停車保護 |
|
|
標準的性能數據采集功能 |
能適時采集發電機三相電壓、三相電流、電池電壓、冷卻水溫、機油壓力、電機頻率、油機轉速、輸出功率、故障信息等數據 |
|
3.2 測試標準及驗收
按GB/T2820-2009標準進行測試及驗收。
3.3發動機技術特性
重慶發動機是美國公司在中國的生產基地之一，性能完全達到美國公司的標準，獨特的燃油系統，采用了先進的電子調速器，具有較高的經濟效益，以其噪音低、排放凈的優越性滿足歐盟歐Ⅲ標準，符合環保要求，在國際市場享有盛譽，該機運行可靠，結構緊湊，維護保養方便。大修時限可達10000小時以上，因此是世界引擎領域的高科技典范，全球三包連保，深受國內外用戶的歡迎。
l 發動機燃油系統及控制：采用PT直噴系統，電子調速形式。
l 潤滑系統：采用15W/CD40潤滑油，潤滑油總量50L。
l 燃油濾清系統：采用雙重濾清器進行燃油過濾，其中干凈濾清器允許的最大供油阻力為13.3Kpa，臟濾清器允許最大供油阻力為26.7Kpa。
l 發動機進氣系統：渦輪增壓帶中冷器，增壓后的空氣用水冷卻后進入燃燒室。
l 啟動系統：24V直流電啟動。
l 散熱器：采用閉式水循環冷卻方式。
3.4 發電機品牌及性能特征
發電機技術（中國）有限公司（斯坦福）生產的無刷發電機引用英國斯坦福的發電機數據及技術。其性能指標和各種參數完全達到英國斯坦福的標準，斯坦福電機是全球銷量最大、性能指標最好的世界名牌發電機產品。體積小，重量輕，技術先進，性能可靠是斯坦福發電機的重要特性。
斯坦福發電機以輸出電壓平穩、工作頻率穩定、短時超負荷載能力強、產品性能穩定等特點深受用戶青睞。
3.5發電機組系統數字式控制盤
控制系統部分采用業內知名品牌“眾智”6010控制模塊及“愛思凱”SKT-1250主切換開關，確保了控制系統的安全性及準確性。
l 電流保護功能：發電機組控制系統具有過載、過流保護裝置。
l 電瓶監測功能：能適時監測并顯示電瓶電壓及浮充電情況。
l 發電機監測功能：能適時監測發電機三相電壓，三相電流及輸出功率數。
l 精確起動控制功能：當市電缺失時，機組在5～60秒內（可調）啟動。如不能正常啟動，機組可連續啟動3次，并顯示故障代碼。
l 標準的機組保護及液晶顯示故障原因功能及預警功能：具有過壓、欠壓、過流、超功率、低油壓、高水溫、急停、超速、欠速、頻率超限、欠頻、啟動失敗等功能報警，并能同步顯示故障原因。
l 自動停車保護功能：當出現高水溫、低油壓、超負載、超速等異常情況時，機組能適時自動停車保護。
l 標準的性能數據采集功能：能適時采集發電機三相電壓、三相電流、電池電壓、冷卻水溫、機油壓力、電機頻率、油機轉速、輸出功率、故障信息等數據。
l 控制面板與顯示儀表：采用液晶顯示。
l 數字式控制系統的可靠性：采用業內知名品牌“眾智”6010控制模塊及“愛思凱”SKT-1250主切換開關，經過多次嚴格的測試，從而在其性能可靠性及安全性上有所保證。
數字式控制系統的適應環境范圍：環境溫度：-15℃~+60℃；相對濕度：最濕月平均最高相對濕度不超過90%。
3.6 發電機組排氣、噪聲及震動控制標準：歐III標準，廢氣排放滿足ISO8178標準。
3.7發電機組外觀顏色：草綠色
4、機組的調試
由我公司技術人員負責機組的試調工作，并配合需方對機組進行驗收。我司免費提供機組首用機油及試機所需柴油及其他所需輔材。
